A&P- 复杂面型的高精度反射镜及大尺寸非球面透镜定制
定制能力
1. 纳米级复杂光学表面光学元件
元件面形 | 多种倾斜及垂直角度的多面转镜Polygon、平面、球面、非球面、非球面阵列(Lens Array)、菲涅尔结构、自由曲面、HUD |
材料 | 铝、铜、硫系玻璃、锗、ZnS、ZnSe等 |
尺寸 | Ø1.0~Ø400mm;(跟面形相关) |
面形精度 | λ~1/4λ |
表面质量 | 60-40 |
表面粗糙度 | 1~10nm ;跟材料相关) |
样例:

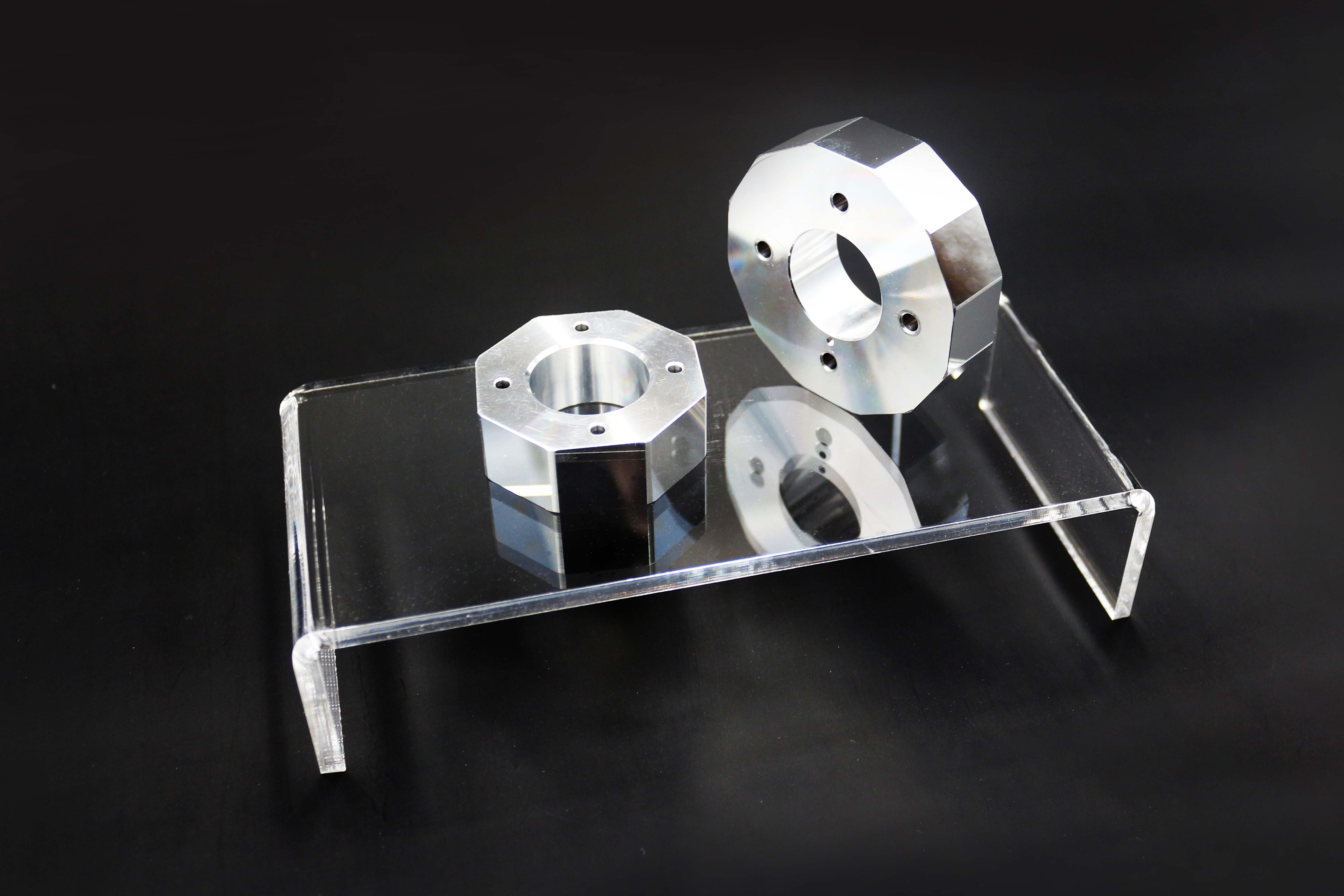

品名:多面转镜 Polygon
应用:激光雷达,激光加工
品名:斜面反射镜
应用:激光雷达,测绘仪器,光通讯

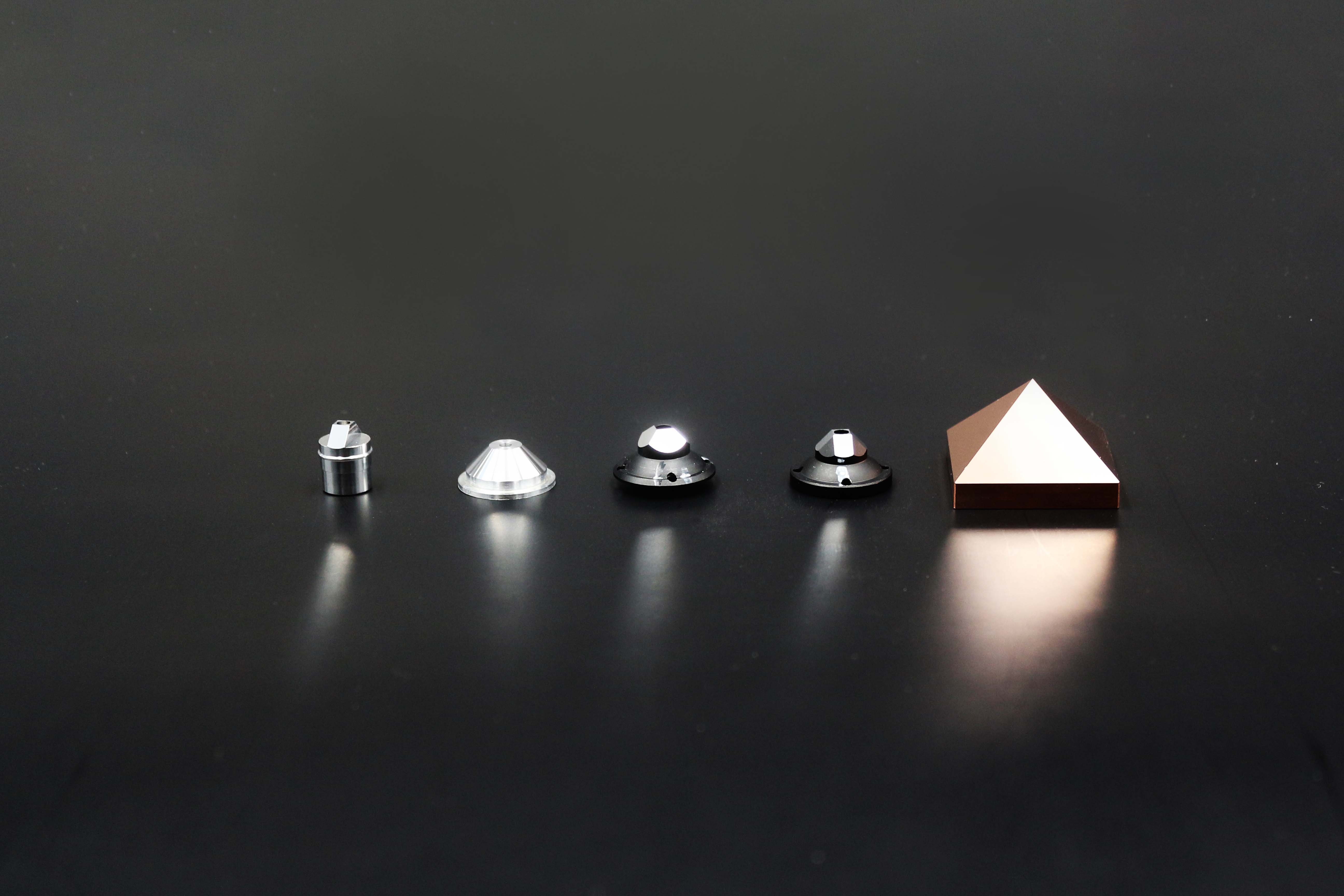

产品名:锥面反射镜
应用:激光水平仪,分光镜

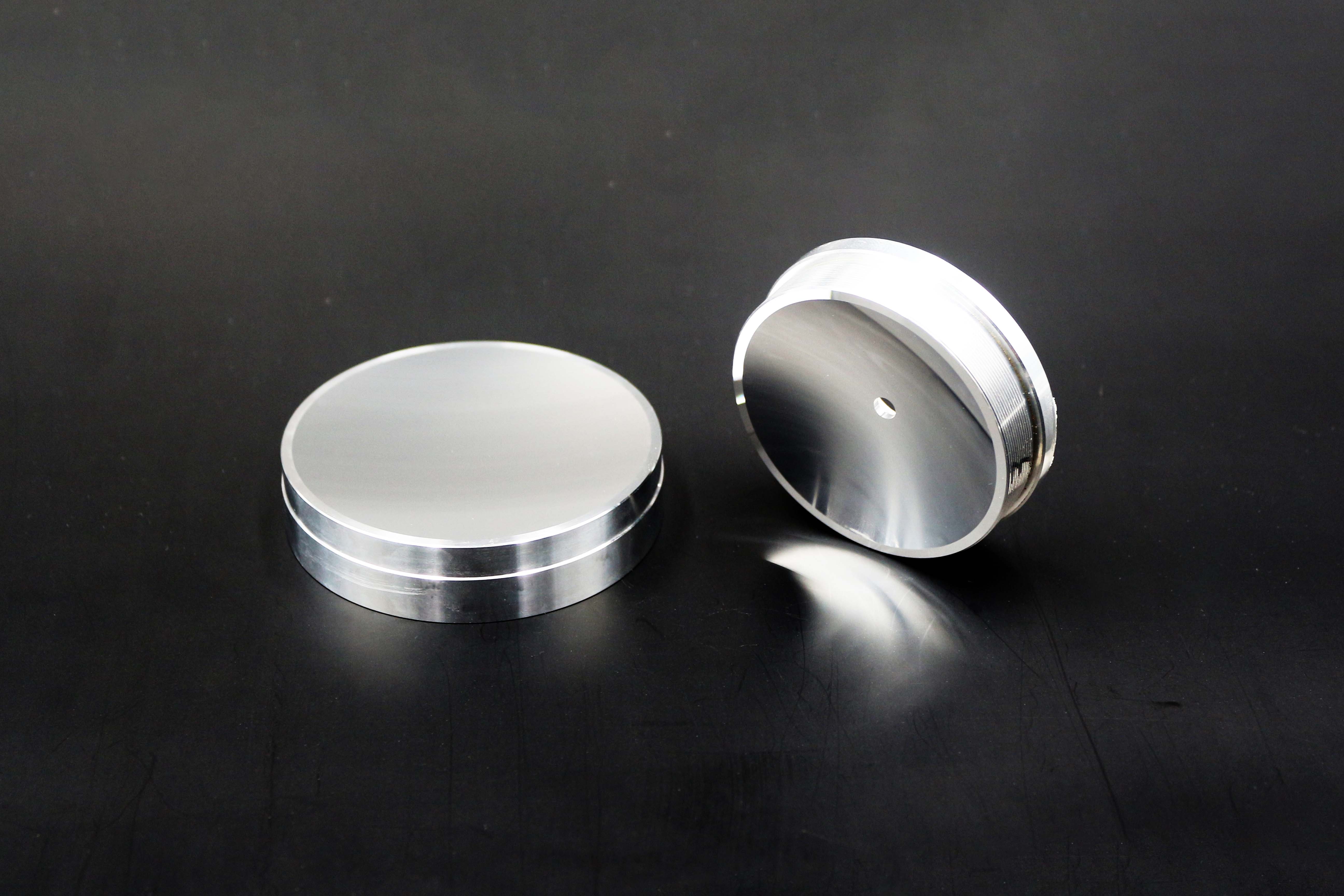

品名:凹面反射镜 Concave Mirror
应用:机器人视觉、光通讯
2. 高精度非球面光学元件
元件面形 | 平面、球面和非球面(同轴) |
材料 | 光学玻璃、晶体、陶瓷、红外材料(ZnS, ZnS)等 |
尺寸 | 25-250 mm (1”-10”) |
面形精度 | 1/4 λ PV-1/20 λ PV 或 1/40 λ RMS - 1/200 λ RMS |
表面质量 | 60-40 to 20-10 |
表面粗糙度 | 0.7 nm rms 至 0.3 nm rms (超光滑) |
中心偏差 | 30 arcsec.- 3 arcmin. |

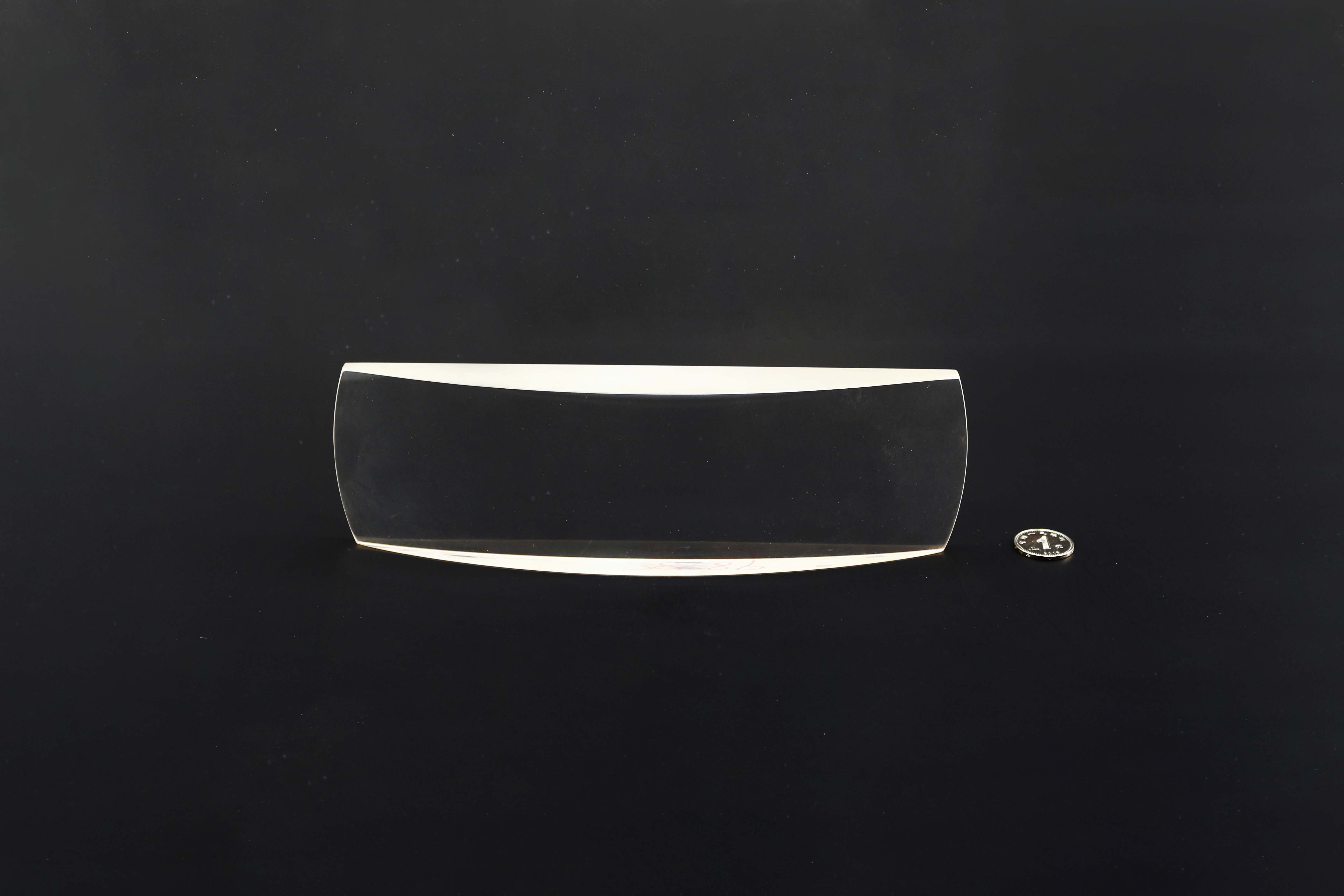

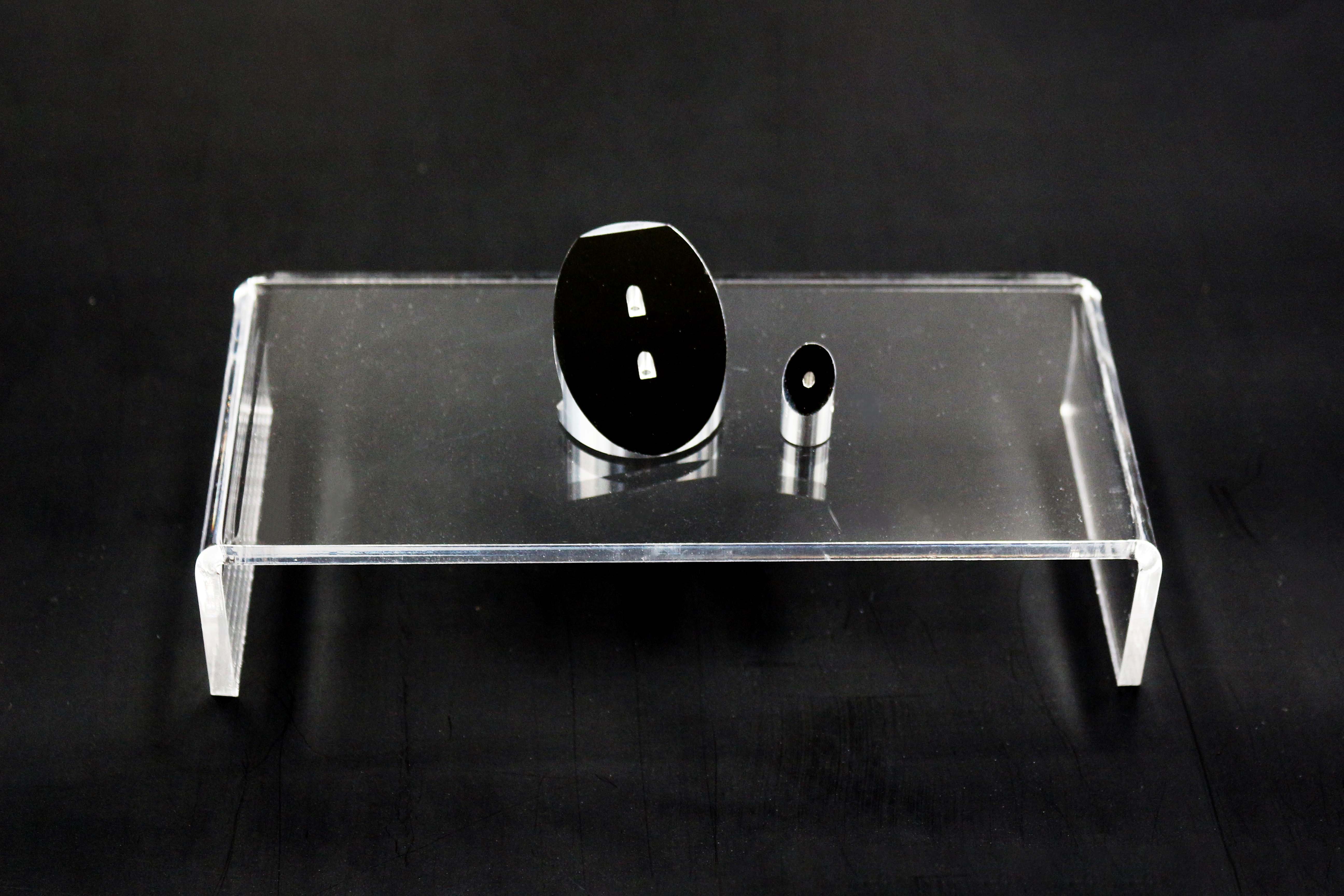

品名: 非球异型聚焦镜

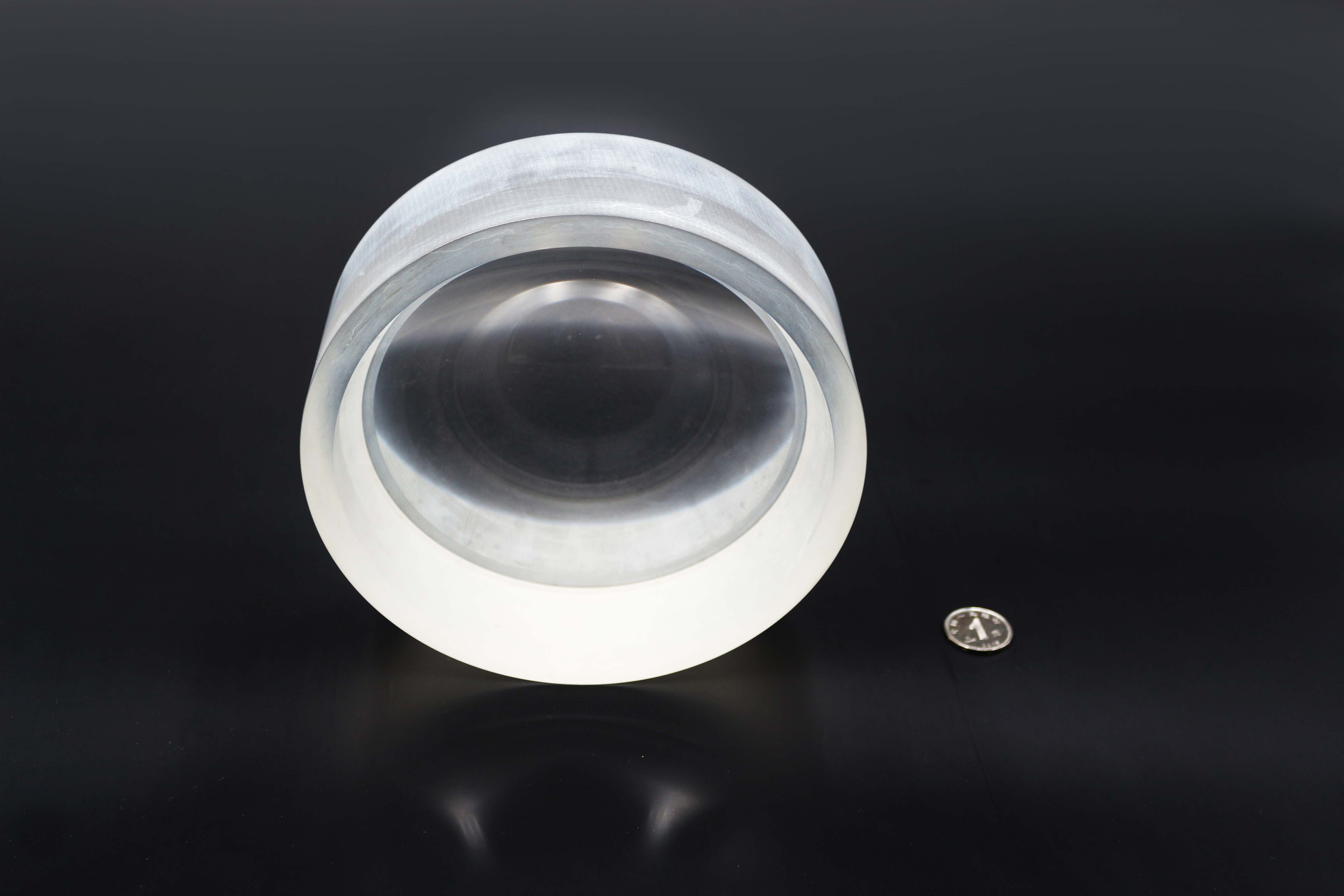

品名: 非球凹透镜
Photonic Lattice于2002年在日本仙台创立。其核心技术是光子晶体技术,利用溅射技术将不同轴向的微偏振器阵列自由图案化并堆叠在单个晶片上。这项技术被用作光通信(偏振复用)、半导体(使用DUV光进行检查)、精密处理(光束整形)和其他各领域高端设备的核心部件。
如今,通过特殊光学和计算算法等应用技术的研发,Photonic Lattice已经实现了专有的双折射测量系统、偏振高速相机、超高速高灵敏度热成像相机、二氧化碳成像系统等独特的产品,使我们能够对以前很难呈现的现象进行可视化和测量。
产品:
我们使用我们独特的光学技术提供光学元件、光学模块、检测设备、定制开发和合同测试服务。

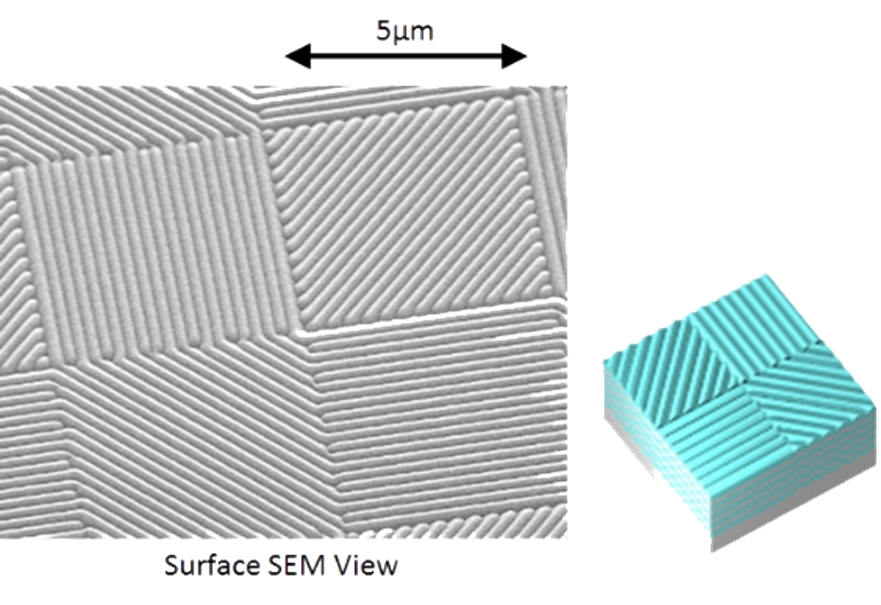

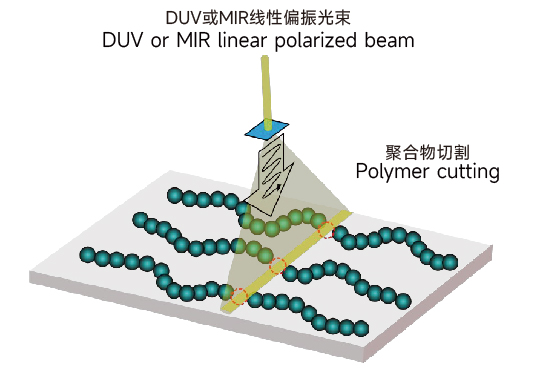

光子晶体偏振光学元件
使用光子晶体的超高集成度偏振器和波片, 它们具有高的抗紫外线性和集成图案布局的自由度。
01 工作波长范围从DUV到近红外
工作波长可在250nm~1600nm范围内选择,根据客户要求(规格),我们提供优良设计。
02 轴方向的精确控制
我们为偏振器和波片的轴方向提供了非常精确的控制,可以在小到1μm的区域内,在表面上进行微调。
03 大功率、高耐热性
这些部件由无机材料制成,使其非常耐高功率光输入。它们也具有耐热性,几乎没有温度依赖性。
04 优秀的光学性能
通过可选的抗反射(AR)涂层,元素表现出非常小的吸收和扩散,同时提供高透明度。此外,相位板元件为真零阶,非常适合需要小波前扰动的应用,同时对入射角的依赖性非常小。
光子晶体偏振光学元件主要产品如下所示:

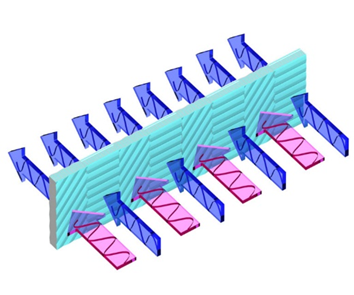

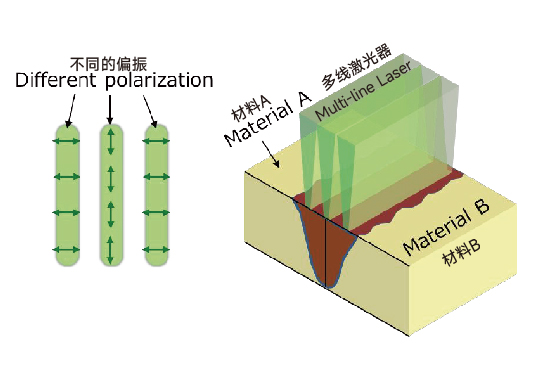

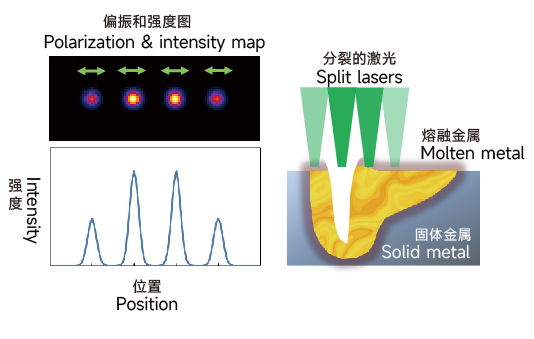

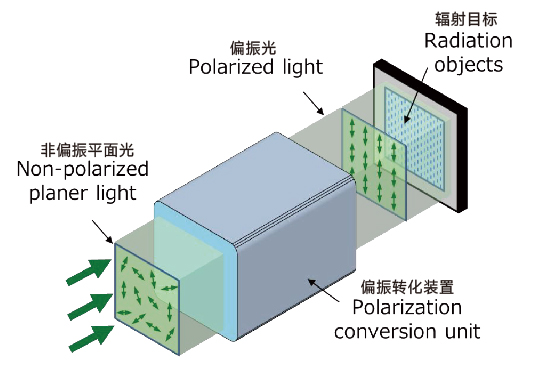

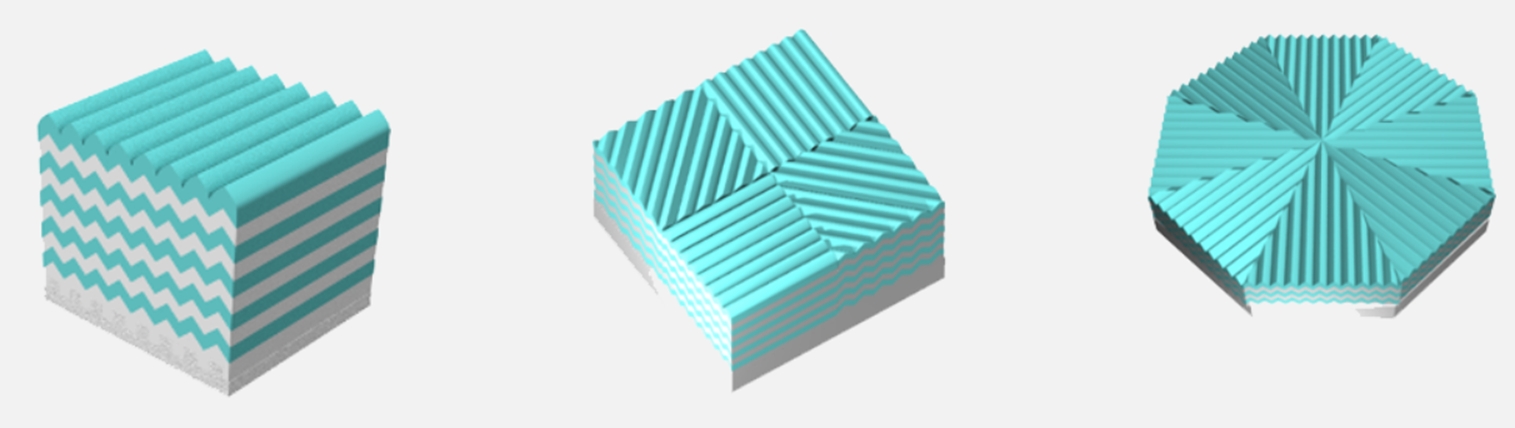

定制偏振片和相位片
我们的产品不仅可以定制光学特性,还可以定制这些特性的形状和空间分布。特别地,它们可以不均匀地制造,具有分段结构或沿表面的曲轴。
欢迎定制图案偏振片/波片。
偏振片规格
波长范围 |
250-1600 nm (在上述范围内的某一个波长) |
消光比 |
≧ 1000 ※在标称工作波长(可定制)±1%范围内有效 |
透过率 |
≥ 80% 在250-349nm 波段 ≥ 95% 在350-1600nm 波段 |
入射角 |
标准 +/- 5° |
厚度 |
0.5 或 1 mm |
最小特征尺寸 (用于图案元件) |
1 μm |
损伤阈值 |
10mW / 100 μm2 @ λ=355nm(典型值) |
波片规格
波长范围 |
250-1600 nm(在上述范围内的某一个波长) |
延迟公差 |
+/-5% |
透过率 |
≥ 85%(250-349nm),≥95%(350-1600nm) |
入射角 |
标准 +/- 10° |
厚度 |
0.5 或 1 mm |
最小特征尺寸 (用于图案元件) |
1 μm |
损伤阈值 |
10mW / 100 μm2 @ λ=355nm(典型值) |

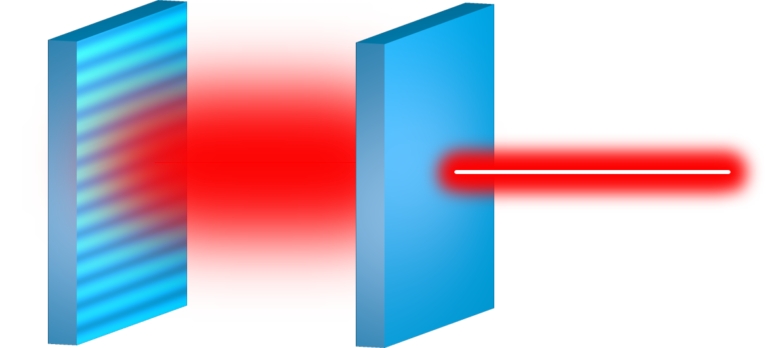

激光腔用半反镜偏振片
每个偏振的反射率可以单独调谐。作为激光谐振腔中的半反镜,该元件用于产生和选择激光器的输出偏振。由于其无机性质,该元件可以承受非常高的光功率。
有关图案和外型尺寸,请与我们联系。
波长范围 |
250-1600 nm(在上述范围内的某一个波长) |
透过率 (透射偏振的) |
≧ 90% ※在标称工作波长周围±1%的波段内有效(可定制) |
反射率 (反射偏振的) |
定制值的±10% |
厚度 |
0.5 或 1 mm |
损伤阈值 |
10mW / 100 μm2 @ λ=355nm(典型值) |
真零级波片 / 紫外线偏振片

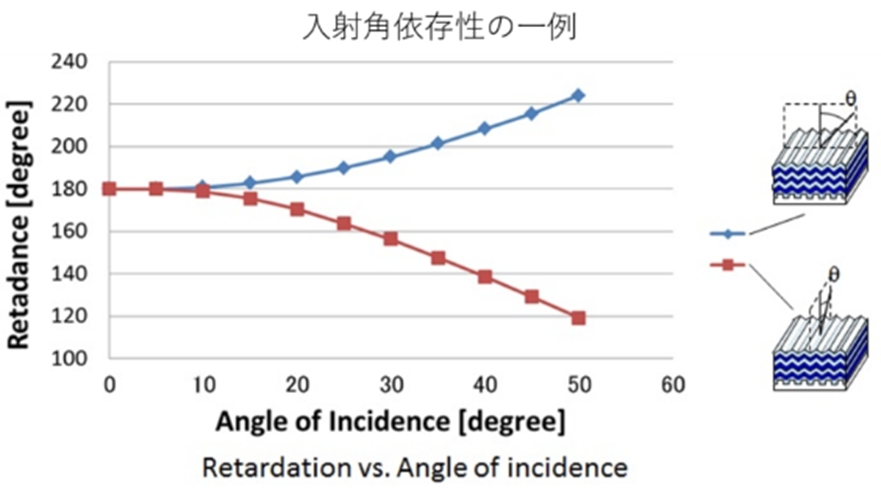

光子晶体波片是一种可靠而完美的零级波片,具有小的入射角依赖性。
例如,在紫外区域中波长为266 nm的石英制成的零级半波片的厚度约为11μm,但光子晶体沉积在石英板上,使得其易于处理。
此外,由于该材料完全由诸如氧化铪的无机材料组成,因此即使在400°C的高温下也保持不变,并且具有高度的可靠性。
插入损耗相当于石英板的插入损耗,并且可以在单个元件上提供多个轴向取向。
偏振片规格
波长范围 |
> 250 nm (在上述范围内的某一个波长) |
消光比 |
≥1000 ※ 在标称工作波长±1%范围内有效(可定制) |
透过率 |
≥80% |
入射角 |
标准 +/- 5° |
厚度 |
0.5 或 1 mm |
最小功能尺寸 (用于图案元件) |
1 μm |
损伤阈值 |
10mW / 100 μm2 @ λ=355nm(典型值) |
波片规格
波长范围 |
> 250 nm(在上述范围内的某一个波长) |
延迟公差 |
+/-5% |
透过率 |
≥85% |
入射角 |
标准 +/- 10° |
厚度 |
0.5 或 1 mm |
最小功能尺寸 (用于图案元件) |
1 μm |
损伤阈值 |
10mW / 100 μm2 @ λ=355nm(典型值) |

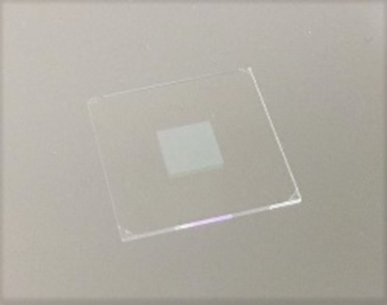

用于光通信的超薄波片
它的插入损耗与石英板相当,并且可以在单个元件上具有多个轴向方向。
紧凑和自由的偏振控制可以在数字相干系统中的光收发器、光调制器、接收器和波长选择开关(WSS)中实现。
波长范围 |
1535-1570nm |
延迟公差 |
90°±4.5° 或 180°+/- 9° |
透过率 |
98% ≧ |
厚度 |
~15μm |
直径 (有效区域) |
客户定制 |
损伤阈值 |
10mW / 100 μm2 @ λ=355nm (典型值) |

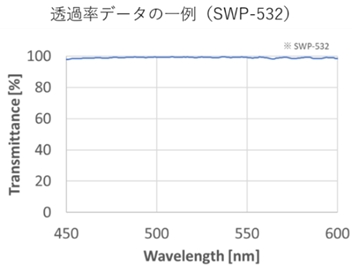

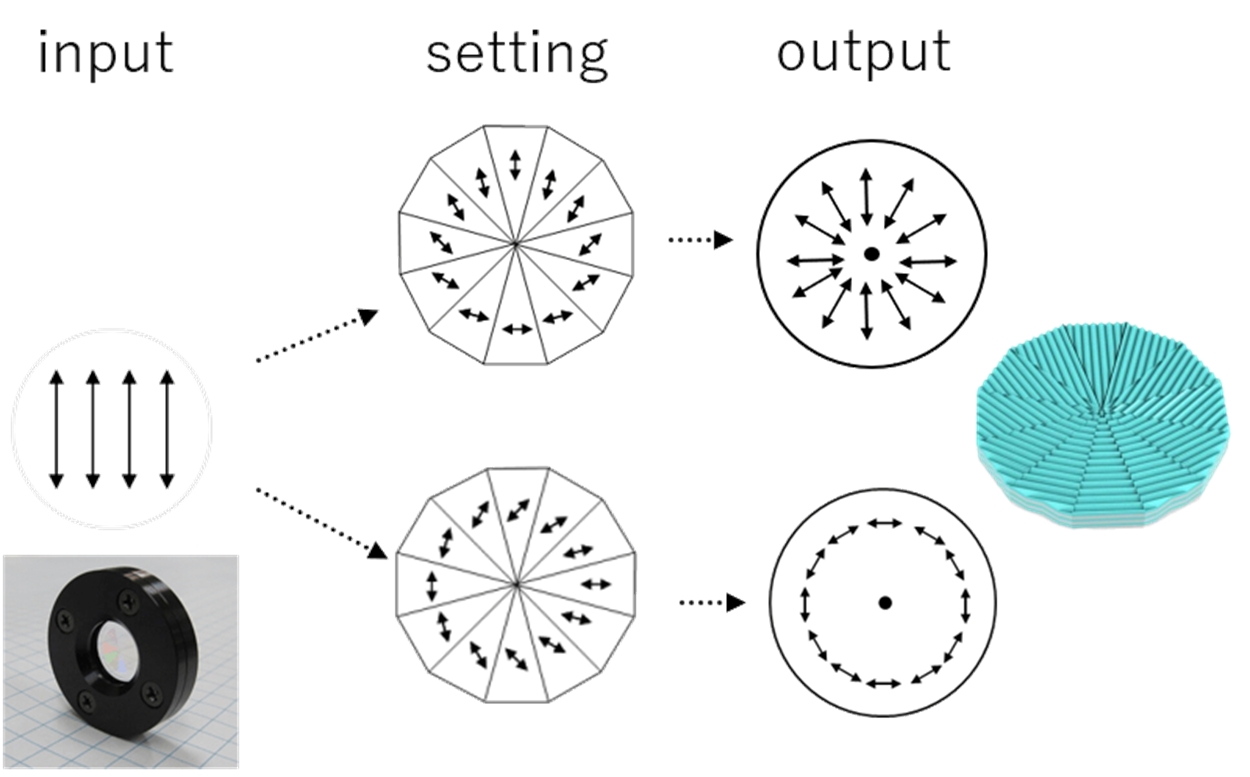

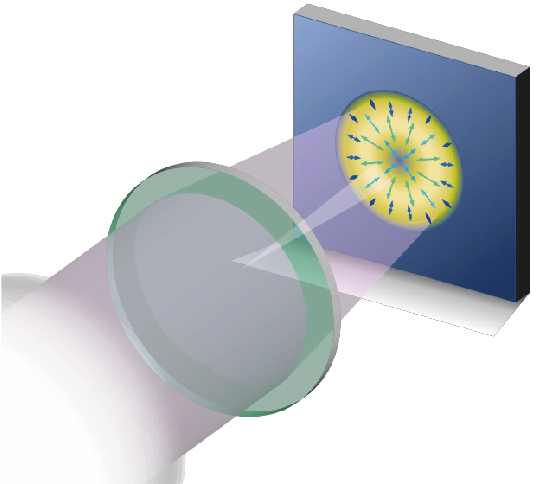

轴向偏振转换元件SWP系列
一种具有12个轴向方位角区域的波片,只需将其插入光路即可实现轴向偏振。

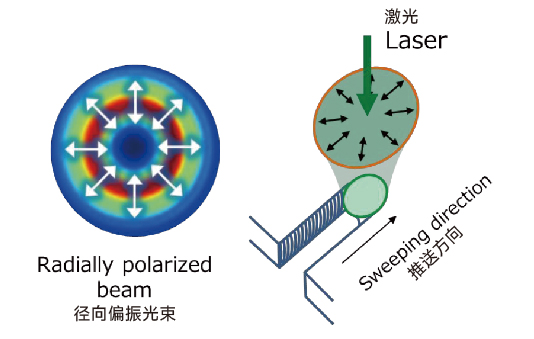

它将线性偏振转换为辐射状(径向)或同心(方位角)偏振。
高透射率实现了几乎100%的转换效率。
它在光镊、激光加工等方面都很有效。
可根据要求提供波长/尺寸。
PN# |
SWP-405,SWP-532,SWP-1064 |
波长范围 |
405nm,532nm,1064nm |
延迟公差 |
+/-5% |
透过率 |
≥95% |
入射角 |
标准 to +/- 10° |
厚度 |
1 mm |
直径 (有效区域) |
Φ7mm |
损伤阈值 |
10mW / 100 μm2 @ λ=355nm(典型值) |
支架直径 |
Φ 25.4mm |
EOT - 相干EOC
相干EOC是一家光子学公司,位于美国密歇根州,专门为需要创新可靠解决方案的OEM客户设计、开发和制造关键的激光组件和子系统。
主要产品包含:
从工业制造到国家实验室和太空准备系统,EOC利用其光纤和大块光学设计经验的独特组合,成为各行业的重要技术合作伙伴。
EOC在激光器领域的解决方案
Lasers激光类型 | Wavelength波长 (nm) |
自由空间 旋转器或隔离器 |
光纤到光纤和光纤到自由空间隔离器 | 探测器 |
PW & TW 激光系统 | 700~1100 | √ | √ | √ |
kW+ 固态 & 光纤激光器 | 1000~1100 | √ | √ | |
固态激光器 (从fs至CW) 最大1 kW | 700~1100 | √ | √ | √ |
固态激光器 (fs至CW) 至1 kW | 1100~1700 | √ | √ | √ |
固态激光器 (fs至CW) 至1 kW | 515~700 | √ | √ | |
固态激光器 (fs至CW) 至1 kW | 1700~2800 | √ | √ | |
固态激光器 (fs至CW) 至1 kW | 350~515 | √ | √ | |
Yb, Er, & Tm 光纤激光器 | 1064,1550, 1950~2050 | √ | √ | √ |
Diode lasers 半导体激光器 | 350~1500 | √ | √ | |
QCLs 量子级联激光器 | 3200~10600 | √ | ||
CO₂ 激光器 | 9400~10600 | √ | √ |
隔离器的产品范围:
Innovation Photonics于2009年12月由Don Wilson成立,自1964年以来,他是光子学(精密光学、工程和设计、隔离器、光纤器件、望远镜)领域的先驱和多次专利获得者。
InnPho专注于包括中红外和量子级联激光器的应用- 聚焦于发射耦合到光纤;中红外偏振器-限制在1.9μm的方解石偏振器,限制到4.8μm的 YVO4;以及覆盖2μm至12μm的宽带偏振器。
产品:
Excelitas秉承Qioptiq®的传统,提供广泛的标准LINOS®UV/Vis/IR光学器件,以满足您的科学研究、产品开发和光子传输需求。从4800多个光学组件中进行选择,包括平凸、双凸、非球面、消色差、镀膜、平光学、反射镜、偏振光学和光学设计软件。
LINOS消色差透镜和镜头系统
凭借对Qioptiq®光学器件丰富的技术积累,埃赛力达现在可以提供各种LINOS®消色差透镜和镜头系统。可提供有镜架/未含镜架、镀膜/未镀膜、正焦/负焦版本,我们有确切的规格来满足您的光学应用需求,将复杂的精密光学集成到您的实验平台和系统级产品中。
LINOS反射镜
埃赛力达基于我们Qioptiq®光学技术积累,提供多种平凹型金属、混合和介质膜LINOS®反射镜。最常见的离散波长的宽带镜和高反射镜均可直接从工厂购买。
LINOS光学镀膜
从激光反射镜和滤光片到分束器和增透膜,Excelitas的LINOS®镀膜种类繁多,可满足您最严格的要求。
LINOS偏振光学
Excelitas提供由高质量材料制成的LINOS®偏振片、偏振滤波器和滤波片系列,以实现优秀传输。
LINOS单光透镜
从会聚透镜、扩散透镜到透镜、非球面透镜,我们提供多种简单的单光透镜供您选择,具有不同的焦距和直径,可确保为您的设备提供理想的部件。
VariFi线性渐变滤光片
埃赛力达VariFi™线性渐变滤光片提供独特的解决方案,用于控制光谱分析仪中的背景噪音和高阶效应。我们的专利技术让线性渐变滤光片具备良好的性价比,且有多种尺寸可选。这些滤光片可用于可见光、近红外和中红外光谱范围,并且可使用各种基材进行制作。
